磁性編碼系統

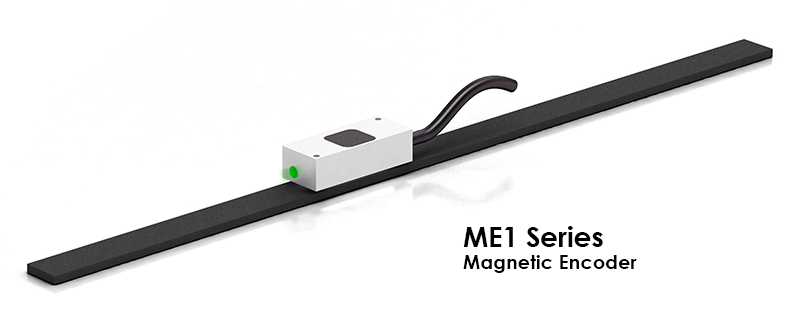

ME1磁性尺讀頭



相關下載

型錄 Magnetic Way Encoder 下載
MSS series measuring system 下載
規格說明書 Writing__ME1__Encoder ME1 Data Sheet (Ver 1.4) 下載






特色
dot 體積小
dot 高解析度
dot Z相原點訊號
dot LED 狀態顯示



規格
dot 8x12x30 mm (高x寬x長)
dot RS422 A/B/Z 增量輸出
dot 標準解析度: 1 μm
dot 最高速度 6 m/s @ 1 μm 解析度 , 20 m/s @ 5 μm 解析度
dot 操作電壓 5 VDC ± 10 %




Magnetic Way Encoder

Magnetic Way Encoder Features
dot No scale needed
dot Very high resolution and repeatability
dot Compatible with virtually any magnetic way
dot Easy to install
dot Status LED
dot Fault output



Magnetic Way Encoder Specifications
dot 19 mm high, 13 mm wide, 18 mm long
dot RS422 A/B incremental output
dot Fault output pulling to GND during fault (max. 24 V, 600 mA)
dot Travel speed 20 m/s @ 1 µm resolution
dot Operates at 5 VDC ± 10 %



MSS series measuring system

MSS series measuring system Features
dot Easy installation
dot Saving space
dot Cost effective and reliable
dot Dust proof
dot Guide rail range: Size 20~55
dot One piece length: 4 m Max.
