全系列標準型四列式滾珠線性滑軌



加速度測試
為一曲柄滑塊機構，以飛輪作為曲柄；在有限的行程內，使滑座擁有較高之加速度及速度，配合馬達之轉速，可測試在不同加速度及速度下，滑座之壽命狀況。




LLRAS 線上壽命計算軟體操作說明



相關下載
類型 資料描述
型錄 ARC/HRC/ERC 標準型滾珠線性滑軌系列 下載





dot 全方向注油孔
dot 雙唇式端面防塵片標準型及強效型
dot 提供表面防銹處理
dot 各方向同等負荷能力
dot 提供下鎖式及上鎖式滑軌
dot 高剛性結構
dot 環保與經濟的潤滑長期潤滑間隔，最少潤滑量

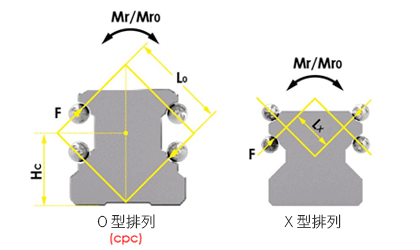

cpc ARC/HRC/ERC 系列滾珠線性滑軌系統採用高負荷高剛性 O 型排列 45 度接觸角四列式滾珠循環設計，滾珠滑軌負荷之效果；並使用較大尺寸鋼珠及較多鋼珠數，以提高負荷能力，充分展現高負荷、高扭矩、高剛性功能。

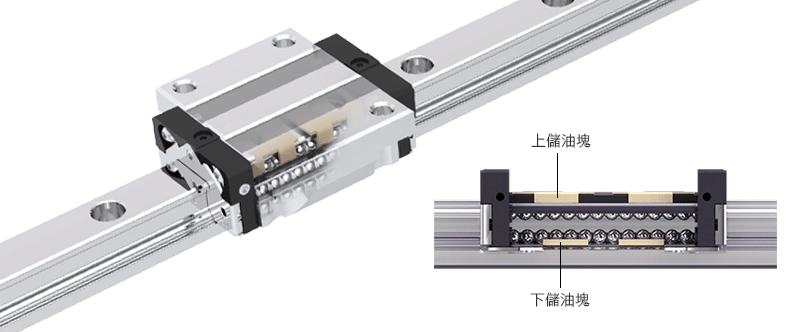

dot 內藏式儲油與供油系統設計

內藏式PU儲油塊設計，不增加滑座長度，可直接與各列滾珠接觸；確保長期運行潤滑效果，符合環保與降低保養成本。於短行程運行使用時，可展現極佳、有效之潤滑。

dot 防塵設計


cpc 內部密封片-可有效阻擋異物從滑軌頂面進入滑座軌 道內。亦可保持潤滑油(脂)於滑座內， 延長再潤滑之週期。

cpc 底面密封片-可防止底面方向的異物進入 及潤滑油脂外洩。全方位密封設計，減 少用油量、增長再潤滑週期，提高壽命。

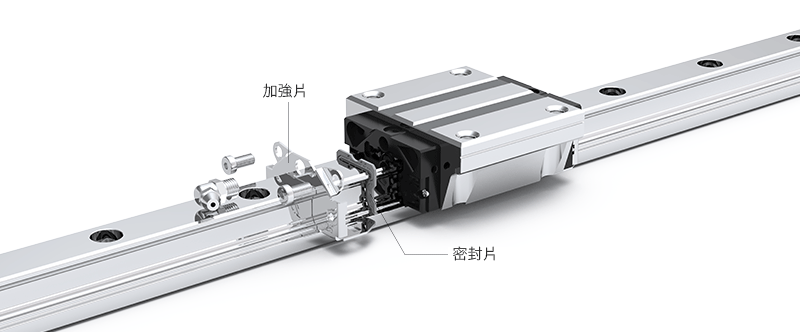

dot 不鏽鋼加強片設計

端蓋兩端採用不鏽鋼加強片設計，不鏽鋼加強片除具備刮刷片效果外，亦可承受更快的運行速度 (高速運行 10m/s)
