 高負荷、高扭矩功能 |
加強片設計 |
| |
| 迴流道特殊設計 |
端面防塵設計 |
|
| 嵌入式及倒扣設計 |
潤滑與儲油塊設計 |
| |

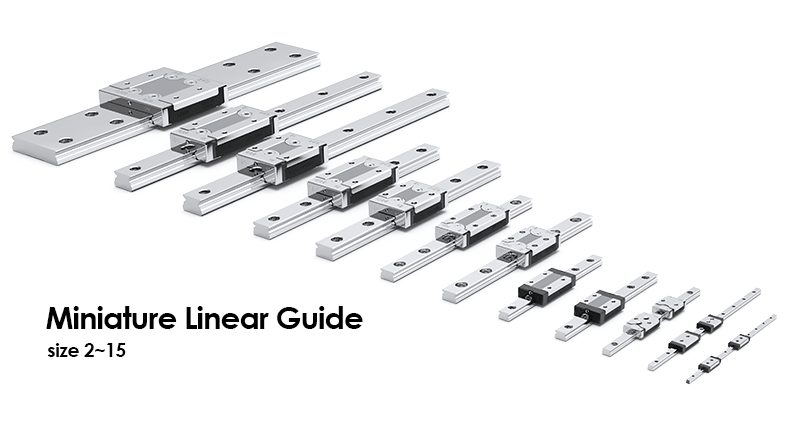

| 精度等級 微型滾珠線性滑軌系列，提供 三種精度等級，供設計選用 |
| |
| 材質 微型滾珠線性滑軌系列，所有鋼材組件無論是滑軌、滑座鋼體或鋼珠皆使用經淬透熱處理之不銹鋼材質 |
| |
| |
|
|
| |
| 全新U系列 |
| 特點：一體成型底面間隙密封片，間隙<0.1mm，不影響磨擦阻力。 |
|
 |

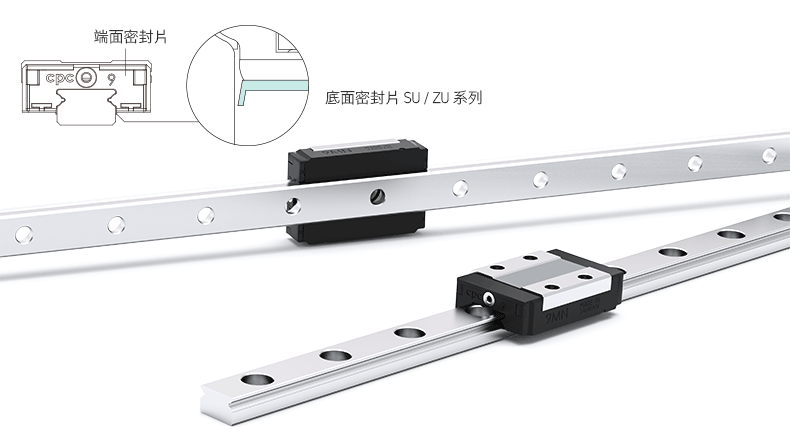

| SU系列-端面、底面密封片 |
|
|
|
| 除標準配備之端面密封片外，新設計之滑座增加底面密封片，可防止異物由滑座下方進入滾珠運行軌道，延長滑座壽命。 |
| |
|
|
| |
|
|
|
| |
|
|
|
| ZU系列-端面、底面密封片及儲油塊 |
|
|
|
| 新設計之底面密封片可防止潤滑油脂由滑座下方溢出，再安裝內建式儲油塊，更加強省油、延長再潤滑週期的效果。 |
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| 全新UE系列 |
 |
| |
| |

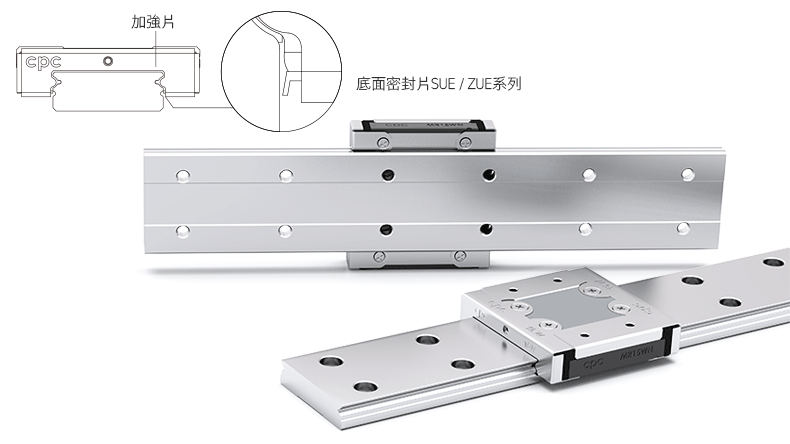

| SUE系列-端面、底面密封片及加強片 |
|
|
|
| 一體成型的底面密封片加強了滑座底面防塵能力，不鏽鋼加強片可防止堅硬物體從端面撞擊塑膠端蓋，防塵效果為全系列之最佳。 |
|
|
|
|
|
| |
|
|
|
| ZUE系列-端面、底面密封片、加強片及儲油塊 |
|
|
|
| 底面密封片可防止潤滑油脂從滑座下方溢出，再安裝內建式儲油塊，更加強省油的效果。 |
|
| |
| |
| |
| 端面強化設計 |
| EE系列-端面密封片及加強片 |
|
|
|
| 採用不鏽鋼加強片，以全罩式設計將滑塊兩端塑膠端蓋完全的包覆住，並使用不銹鋼螺絲在滑座鋼體上方及下方鎖固，強化端蓋剛性及包覆性，以承受更快的運行速度；且加強片與滑軌間採間隙密封設計，使得不銹鋼加強片亦具備刮刷片的功能。 |
| 運行速度Vmax=10m/s，amax=300m/s2 |
|
|
|
| (無預壓時，可以到達60m/s2) |
|
|
|
| |
|
|
|
| |
|
|
|
| EZ系列-端面密封片、加強片及儲油塊 |
|
|
|
| 滑座兩端內建式儲油塊符合環保需求與降低保養成本。 |
|
|
|
| |
|
|
|
| |
|
|
|
| EU系列-端面、不鏽鋼底面密封片及加強片 |
|
|
|
| 不鏽鋼底面密封片的防護使EU系列之滑座可防止異物從底部撞擊、破壞滑座。因此此系列的滑座擁有全系列之最佳防護能力，建議在有高鐵屑的環境下使用。 |
| |
|
|
|
| |
|
|
|
| UZ系列-端面、不鏽鋼底面密封片、加強片及儲油塊 |
|
|
|
| 儲油塊可提供高剛性滑座更佳的潤滑能力與儲油能力，減少再潤滑時間。 |
|
|
|
| |
|
|
|
| |
|
|
|
| 防塵設計 |
|
|
|
| SS系列-端面密封片 |
|
|
|
| 標準配備之端面密封片設計，可有效構成密閉防塵，提高產品壽命，並減低潤滑液損耗，確保長時間潤滑效果。特殊設計之密封唇，能兼顧低摩擦力，不影響運行順暢度。 |
 |
| 環保潤滑設計 |
|
|
|

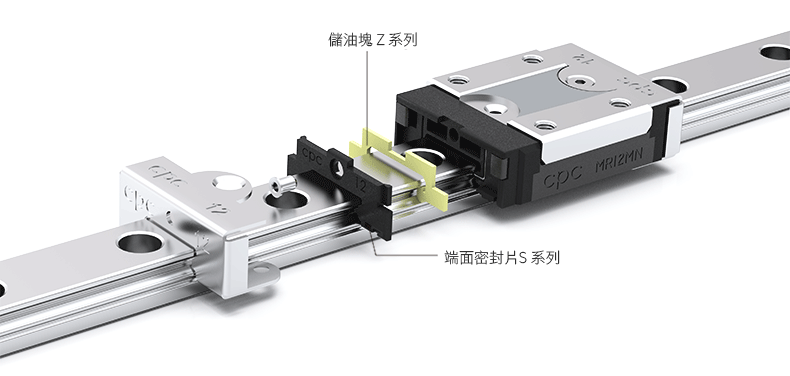

| ZZ系列-端面密封片及儲油塊 |
|
|
|
| 滑座於兩端有密閉式潤滑注油設計，可經由鋼珠循環時將潤滑油帶到軌道面，達到潤滑的效果。內藏式儲油塊提供設計時選用，更可確保長期運行之潤滑效果，降低保養負擔，與短行程運行時更可展現極佳的潤滑能力。 |
| |
| |
| |
| |
| LLRAS 線上壽命計算軟體操作說明 |
|
| |
